10kV电缆3km电缆交流耐压仪器

我们做10KV300平3km电缆耐压一般用ZSBP-132kVA/66kV变频串联谐振试验装置

10kV电缆3km电缆交流耐压仪器是一种谐振电流滤波电路，中试控股它可以改善电源电压波形的畸变,获得良好的正弦电压波形,有效地防止谐波尖峰对受试者的有害影响。

在串联谐振状态下，当被测产品绝缘薄弱时,电路立即断开,测试产品的电压迅速下降到测试电压的十分之一 , 流过穿点的电流也迅速下降,大大降低了被测设备损坏的风险, 避免了通过测试变压器进行电压测试时击穿后电流急剧增加, 对测试产品造成严重损坏。

励磁变压器的容量和电压仅为试验电压和容量的1/q。试验设备体积小,重轻,非常有利于现场试验。

ZSBP-132kVA/66kV变频串联谐振试验装置技术指标

1．额定电压：

22kV-满足10kV/300mm2电缆的交流耐压试验,试验电压≤22kV,试验时间5min；

42kV-满足10kV开关等电气设备的交流耐压试验,试验电压中试控股≤42kV,试验时间1min；

2．10kV电缆3km电缆交流耐压仪器输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动等保护功能　

四、被试品对象及试验要求

1、10kV/300mm2电缆3km交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

五、中试控股装置主要技术参数及功能

1） 额定容量：132kVA

2） 额定电压：66kV

3） 额定电流：6A

4） 测量精度：系统有效值1.5级

5） 工作频率：30-300Hz

6） 装置输出波形：正弦波

7） 品质因素：装置自身Q≥30(f=45Hz)

8） 波形畸变率：输出电压波形畸变率≤1%

9） 10kV电缆3km电缆交流耐压仪器输入电源：单相220或三相380V电压，频率为50Hz

10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11） 温 升：额定负载下连续运行60min后温升≤65K

12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

六、工作环境

环境温度：－10℃–40℃;

相对湿度：≤90%RH;

海拔高度: ≤1000米；

九、系统配置及其参数

(一) 变频电源ZSBP- 6kW 1台

1) 额定输出容量：6kW

2) 工作电源：220/380±10%V（三相），工频

3) 输出电压：0–400V

4) 额定输入电流：15A

5) 额定输出电流：15A

6) 电压分辨率：0.01kV

7) 电压测量精度：1.5%

8) 频率调节范围：30–300Hz

9) 频率调节分辨率：≤0.1Hz

10) 频率稳定度：0.1%

11) 运 行 时 间：额定容量下连续60min

12) 温 升：额定容量下连续运行60min元器件最高温度≤65K

13) 噪 声 水 平：≤50dB

14) 尺寸（长宽高mm）：400×280×400

15) 重 量：约10kg

(二) 激励变压器ZSJLB-6kVA/1/3/0.4kV 1台

1) 额定容量：6kVA

2) 输入电压：0-400V

3) 输出电压：1/3kV

4) 结 构：干式

5) 尺寸（长宽高mm）：450×330×430

6) 重 量：约45kg

(三) 高压电抗器ZSDK-44kVA/22kV 3节

1) 额定容量：44kVA;

2) 额定电压：22kV

3) 额定电流：2A

4) 电 感 量：55H/单节

5) 品质因素：Q≥30 (f=45Hz)

6) 结 构：干式

7) 尺寸（内径高mm）：?282×435

8) 重 量：约48kg

（四）电容分压器ZSFRC-2500pF/70kV 1套

1) 额定电压：70kV

2) 高压电容量：2500pF

3) 介质损耗：tgσ≤0.5%

4) 分 压 比：1000：1

5) 测量精度：有效值1.5级

6) 尺寸（内径高mm）：?140×500

7) 重量：约6kg

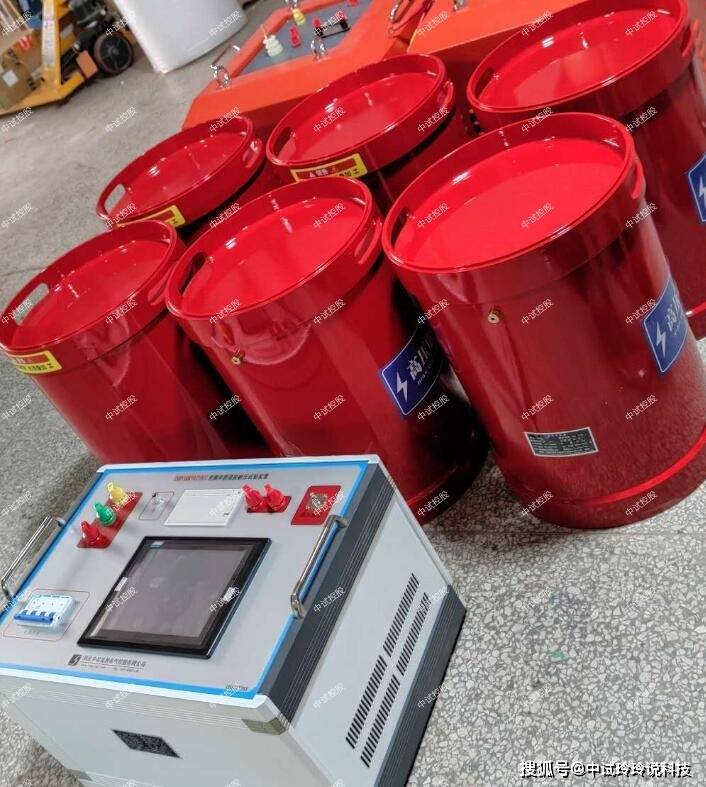

10kV电缆3km电缆交流耐压仪器主要由中试控股变频控制电源、励磁变压器、电抗器、电容分压器组成。它在电缆耐压中起到过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护等作用中试控股。

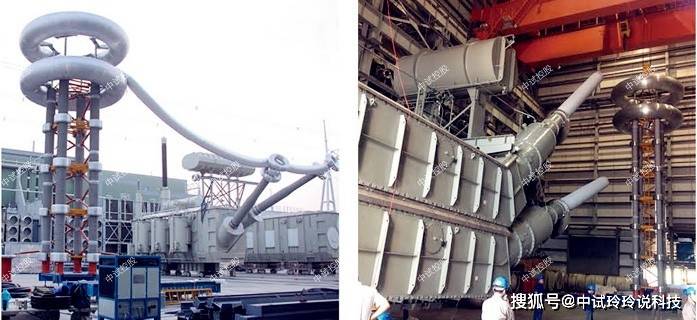

电缆串联谐振试验装置主要用途在以下几个方面：

6kV-500kV高压交联电缆 的交流耐压试验；

6kV-500kV变压器 的工频耐压试验 ；

GIS和SF6开关 的交流耐压试验 ；

发电机的交流耐压试验

10kV电缆3km电缆交流耐压仪器其它电力高压设备如母线，套管，互感器的交流耐压试验。
