分享落料连续模设计实例——薄弱部分先冲孔

冲压产品有一个特点,那就是强度弱的区域先变形。我们很多时候,会遇到一些需要下料的产品,而这样的产品,是不规则的,特别是一些地方会出现薄弱部分,比如细长的腰形部分,如果整体冲出来,会很大程度上降低下料冲头的强度,这时我们可以对薄弱部分先冲孔,来看一个落料连续模设计薄弱部分先冲孔的实例。

首先我们看一下产品图,如下:

连续加工时，易于对这种问题采取应对措施。如【图2】的卸料板布局所示，对薄弱部分进行冲孔，然后进行外形冲裁。由于连续加工时采取冲孔与外形冲裁的模式，因此即使将外形的部分加工改为冲孔，也没有什么大问题。

但采用这种布局时，外形形状冲孔加工部分与落料冲裁部分的毛刺方向相反,这是在落料型加工方法中无法回避的问题,要使毛刺方向一致时，采用外形冲切型加工方法。

当然,我们可以在模具中进行压毛边的步骤。

这也存在问题,这就是【图2】中示为搭接头的部分,在冲孔与落料交叉的部分，与1次加工的形状相比并不光洁,在产品的显著部分或重要部分放上搭接头是避免上述问题的一种方法,但也易于出现毛刺。

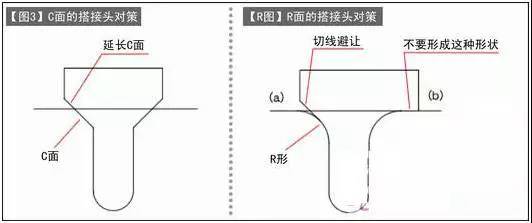

可制作搭接头的代表性形状为【图3】的倒角形状与【图4】的R形状。

倒角形状时，可采取通过延长倒角线来制作冲裁形状的措施,R形状时，如【图4】(b)所示，如果完全按形状制作搭接头部分，则会失败。如【图4】(a)所示，从R形状划30度左右的切线，然后按倒角形状制作冲裁形状。虽然不是完全的R形状，但可减少毛刺的发生。

小结

对于这个产品来说,算是非常简单了,但这里我们需要注意的一点,就是要对薄弱部分先冲孔,对此来保证模具质量和寿命。至于连接搭边的话,还有很多种其它的方法。
